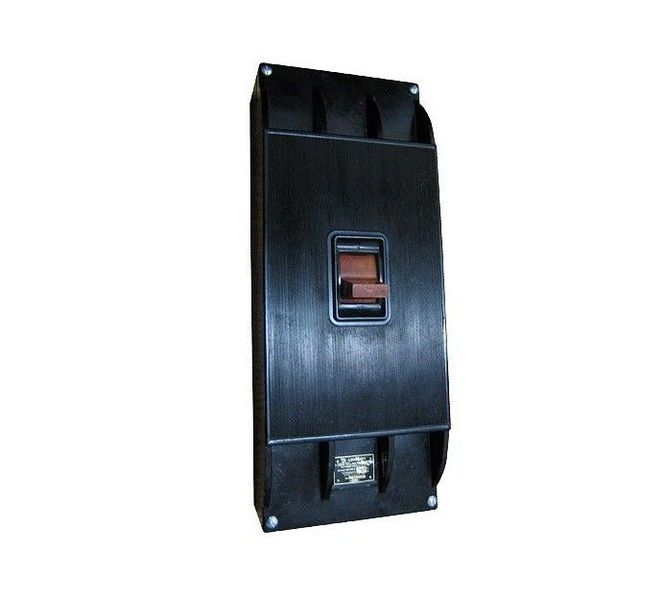

автоматические выключатели серии А3144
------
Трехполюсные автоматические выключатели серии А3144 предназначены для защиты от перегрузок по току электрических цепей.
Номинальные токи срабатывания находятся в пределах 250-600 А. Расцепитель выключателя комбинированный. Токи срабатывания электромагнитного и теплового расцепителей регулируются в диапазоне 250-700 А. Точность регулировки тока срабатывания +/- 15%.
Токи срабатывания расцепителей не регулируются в процессе эксплуатации. Механизм ручной коммутации обеспечивает моментальное замыкание и размыкание контактов. Скорость переключения не зависит от скорости перемещения рукоятки.
Все секции управляются одной рукояткой. Рукоятка имеет четыре положения: вкл/выкл. вручную, срабатывание, взвод после срабатывания. В выключатель встроены три дугогасильные камеры. Общий вес выключателя 17-19 кг.
Автоматы серии А различаются по следующим пунктам:
номинальный ток;
число полюсов;
род встраиваемых разцепителей максимального тока;
номинальный ток расцепителя;
род тока: постоянного или переменного тока;
род присоединения внешних проводов: с передним или задним присоединением.
Технические характеристики
Кроме того, выключатели могут исполняться без расцепителей максимального тока, как неавтоматические выключатели. В зависимости от исполнения изменяется последняя цифра окончания в обобщающем обозначении типа.
Тип выключателя
Номинальный ток выключателя, А
Число полюсов
Род расцепителя
Номинальный ток расцепителя, А
Обозначение (по исполнению)
А-3144
Электромагнитный
600
Номинальное напряжение:
переменного тока, B при 50 Гц: 500
постоянного тока, B: 440
Наличие дополнительных расцепителей и свободных контактов: Нет
Вид привода: Ручной

Выключатель-автомат
А3144-ХЛ4
------
Tip
RCD, automate electrice
--------
Stare
Nou
--------
Pret/Цена: 3 500 lei
